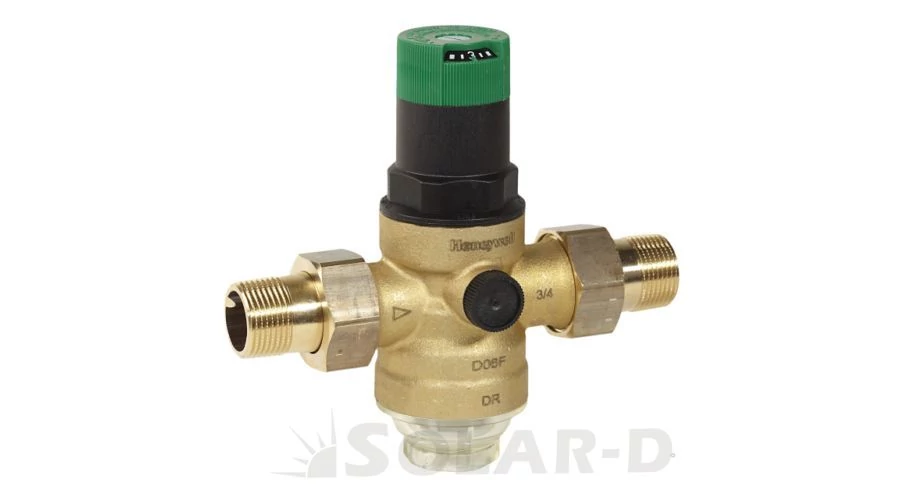

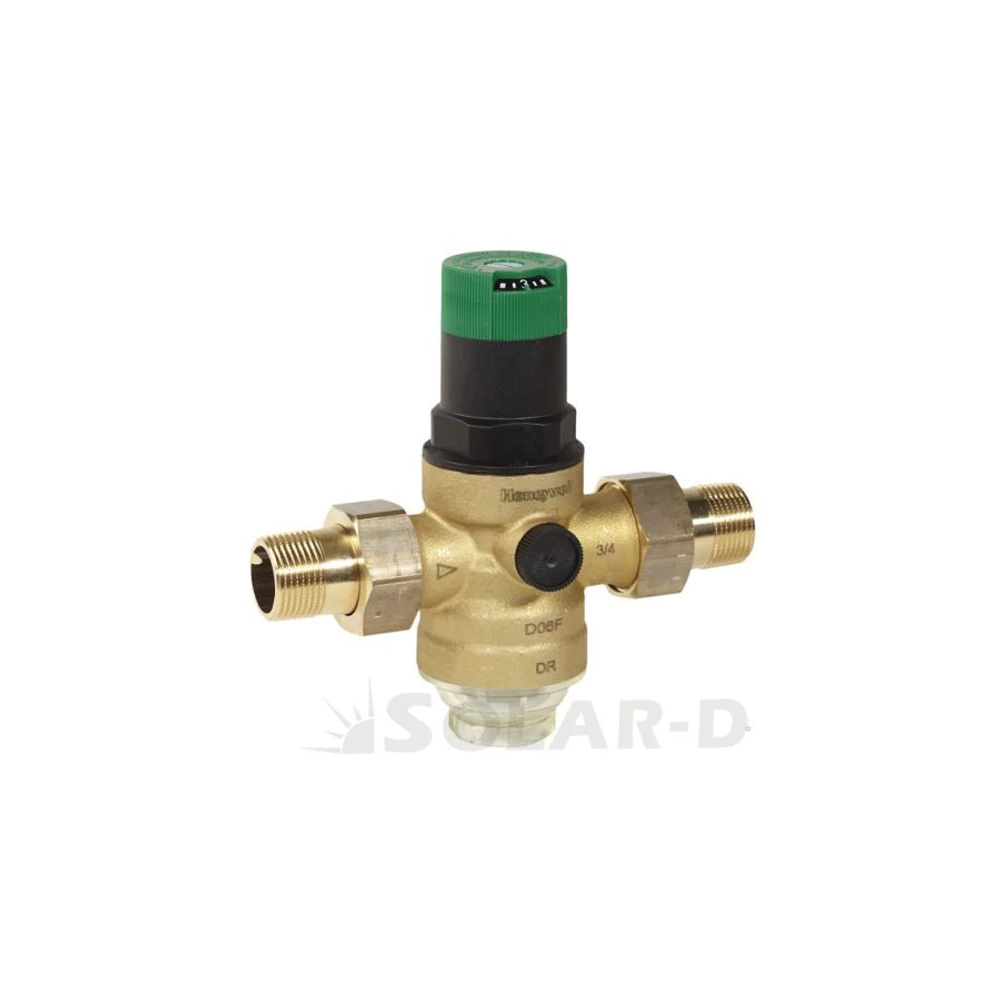

Nyomásszabályozó, tehermentesített szelep, 5/4", külső menet+hollander

Honeywell Home D06F-3/4AM nyomáscsökkentő 3/4' a bejövő hálózati víz szabályozására, a beépített elektromos készülékek vagy csaptelepek védelmére.


Leírás
Az EN 802-2 előírásainak megfelelõ D06F nyomásszabályozó szelepek védik a háztartási vízvezeték hálózatot a szolgáltatói nyomásingadozásoktól, illetve a magas nyomással szemben.

A műszaki jellemzõk figyelembe vételével a készülék ipari és közületi rendszerekben is alkalmazható.

Nyomásszabályozó szelep beépítésével a nagy nyomásból eredő károk elkerülhetők, emellett a vízfogyasztás is csökkenthetõ.

A beállított szekunder oldali nyomás az esetenként nagy szolgáltatói nyomásingadozások mellett is állandó marad.

A szekunder nyomás csökkentése és állandó értéken tartása minimalizálja a vízhálózatban keletkezõ zajhatásokat.

Bemeneti nyomáskiegyenlítés - a belépő oldali nyomásingadozás nincs hatással a kilépő oldali nyomásra
Állítható a nyomástartomány és manométerrel szerelt
LGA megfelelőség max. 1 1/4" méretig alacsony zajhatással, 1. típus
A szelepbetét csúcsminőségű műanyagból készült és teljes egészében cserélhető
A kilépő oldali nyomás az állítógombbal módosítható
A beállított nyomásérték a skáláról közvetlenül leolvasható
A szabályozó rugó nem érintkezik az áramló közeggel
Integrált finomszűrő
Csatlakozók és hollandik nélkül is rendelhető
BSEN 1567 megfelelőség
Minden anyag megfelel az UBA követelményeknek
Minden anyag megfelel az ACS követelményeknek
Alkalmazási lehetőségek

Közeg: Víz
Bemenő nyomás:
max. 16 bar átlátszó szűrőcsészével
max. 25 bar bronz szűrőcsészével
Kimeneti nyomás:
1,5 - 6 bar (előbeállítás 3 bar)

Olyan alkalmazásokban, ahol az UV sugárzás és oldószerek is lehetnek a közegben, használjon SM06T bronz szűrőcsészét!

Nyomásszabályozó, tehermentesített szelep, 5/4", külső menet+hollander

Honeywell Home D06F-3/4AM adatlap és méretek
Tanúsítványok DVGW, WRAS (max. 23°C)
Közeg: ivóvíz
Szelepház anyaga: sárgaréz, horganymentes
Rugóház anyaga: műanyag
Csatlakozás Belépő/Kilépő: külső menetes csatlakozó készlet
Integrált szűrő: 0.16 mm
Alapjel skála: igen
Nyomáskiegyenlített szelep kialakítás: igen
Nyomás alapjel tartomány: 1.5 ... 6 bar
Kilépő nyomás: 3 bar
Felszerelési helyzet: Felszerelhető vízszintes és függőleges pozícióban is
Üzemi hőmérséklet:
max. 40°C átlátszó szűrőcsészével
max. 70°C bronz szűrőcsészével
(max. üzemi nyomás 10 bar)
Minimális nyomásesés: 1 bar
Csatlakozó méret: 1/2" - 2"
Felépítés

A nyomásszabályozó szelep az alábbi alkatrészekből áll:
Szelepház nyomásmérő csatlakozással mindkét oldalon
Külsőmenetes toldatok hollandival (A és B opció)
Komplett szelepbetét membránnal és szelepülékkel
Finomszűrő 0,16 mm szűrőfinomsággal
Rugóház állító csavarral és beállító skálával
Szűrőcsésze
Szabályzó rugó
A nyomásmérő nincs a csomagban
